晶圓制造解決方案之利器 — 中空伺服電機

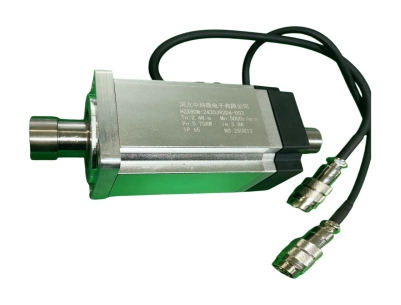

中空伺服電機
半導體晶圓處理核心驅動解決方案
中空軸伺服電機在半導體設備中扮演著至關重要的角色，主要用于晶圓吸附旋轉技術，確保晶圓在清洗、涂膠、顯影、刻蝕等關鍵工藝中的精確控制和穩定性。 采用不銹鋼中空轉動軸設計和特殊低發塵潤滑脂 17bit高分辨率編碼器支持，轉速可達5000 RPM 通過精確旋轉晶圓確保清洗液均勻覆蓋，提升清洗效率和質量 精確控制膠液涂布量與均勻性，確保晶圓膠層厚度一致 旋轉晶圓使顯影液均勻作用，精確顯影電路圖案 旋轉控制確保刻蝕液均勻作用，實現微米級精度的刻蝕效果 簡化機械結構，相比傳統皮帶輪裝置節省30%安裝空間 不銹鋼中空軸與特殊潤滑脂將粉塵發生量降低70%以上 17bit高分辨率編碼器支持最高5000 RPM旋轉精度 結構簡化帶來的性能優化 傳統結構 中空結構產品概述
核心技術
核心優勢
應用場景
晶圓清洗
涂膠工藝
顯影工藝
刻蝕工藝
方案優勢
空間優化
粉塵控制
高速高精度

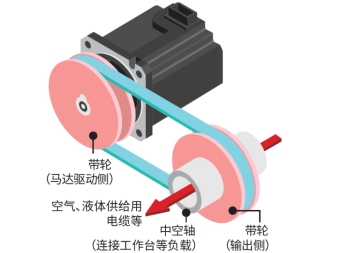

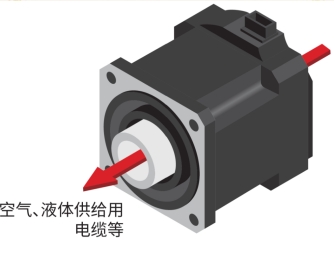

傳統結構 VS 中空結構
規格選型
項目 HZX80M-2430J92D4 HZX130M-2430J92D4 其他定制 額定輸出 750W 1500W 可定制 額定電壓 220V 220V 可定制 額定扭矩 2.4 N.M 6 N.M 可定制 峰值扭矩 7.2 N.M 18 N.M 可定制 額定轉速 3000RPM 2500RPM 可定制 最高轉速 5000RPM 3000RPM 可定制 編碼器 17bit單圈絕對值 17bit單圈絕對值 可定制 中空直徑 ?20mm ?30mm 可定制
80伺服電機結構示意圖
